POTOP小型四辊擦胶机（又叫小型精密重型四辊压延机）是一种橡胶与塑料卷材胶粘剂涂敷成型与表面处理装备，集片材软化、胶粘剂差速涂敷、定厚等速压延、表面整平处理、片材冷却定型等功能于一体。


产品性能

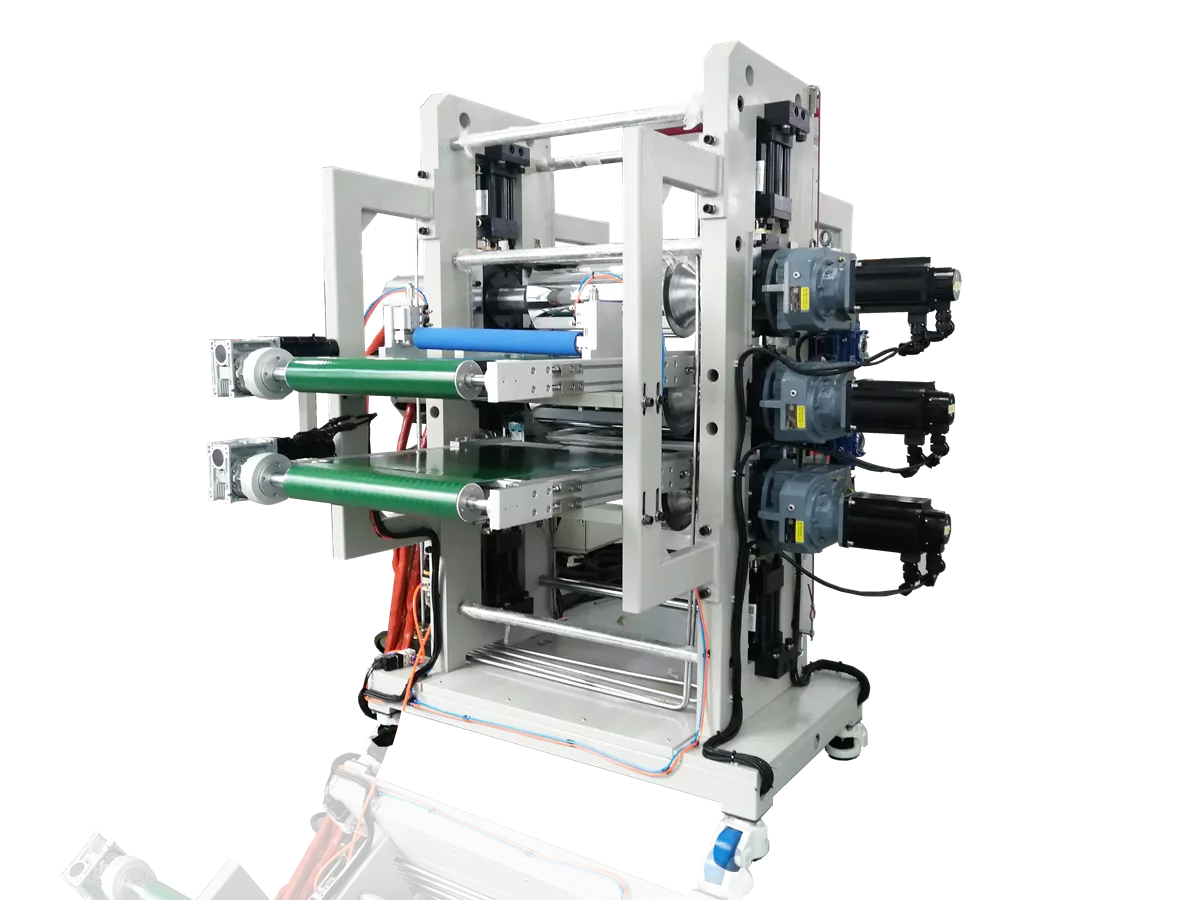

整机由四支辊筒呈S型纵向排列而成，自上而下分别编号为1#、2#、3#、4#，其中3#辊筒位置固定，其余各辊可以移动从而实现各辊之间间隙的调节，同时辊筒由德国SCHNEIDER伺服电机驱动，可以保证辊面线速度控制，保证制品尺寸精度。通过模温机与导热油加热介质可以为各辊筒加热，保证辊面温度及分布，以适应不同压延工艺要求。

（1）辊筒均采用国产品牌伺服电机驱动，速度控制精度高，噪音低、运行、稳定、可靠；
（2）模温机与导热油介质加热各辊筒、可保证良好的辊面温度分布与控制精度；
（3）3#辊筒固定，其它各辊均可以移动，从而实现辊间间隙的自由调节；
（4）多重安全保护装置可有效保证设备在操作过程中的
（5）整机型材焊接机架、配置304不锈钢桌面，结构精致美观；
（6）7寸西门子触摸屏操作控制平台，使用加方便，科技感。

应用范围

（1）橡塑卷材的在线/离线压延定型
将经加热的橡塑卷材软化后穿过设定好辊间间距的四辊，通过其中两辊的回转运动将片材挤压成设定厚度的规整片材，并确保片材厚度的均匀性；
（2）橡塑卷材胶粘剂的涂敷
通过模温机与导热油的加热，赋予辊筒一定的温度，可以实现橡塑卷材的软化，进而通过相邻辊筒的传递及擦胶辊间的速差迅速平稳地将胶粘剂均匀涂布于卷材的表面。

技术参数

辊径	200mm	辊宽	350mm
辊驱动电机功率	2.3KW	辊驱动电机转速度	1500rpm
辊驱动减速机速比	70	辊线速度	13m/min
片材厚度范围	0.2-2 mm	片材宽度范围	0-250 mm
片材厚度控制精度	±5%	辊筒间隙	0-15 mm可调
擦胶辊转速比	1:1.25	加热方式	导热油加热
*高工作温度	RT-150 ℃	温度控制精度	±1 ℃
