PVDF超滤膜材 小型双螺杆挤出流延膜试验机

品牌 POTOP普同
型号 FDPL-22/22
规格 混炼挤出流延
适用材料 PVDF/PTFE/氟材料
螺杆直径 21.7mm
长径比 40:1
模头宽度 150mm
辊面宽度 220mm
产品详情

一、PVDF材料

聚偏氟乙烯(PVDF)因优良的抗氧化能力和机械强度,已逐渐成为膜材料的

主要发展方向;而中空纤维膜由于装填密度高、比表面积大、无需支撑体、可以反向清洗等优势,在超滤工艺中的应用也越来越广泛。因此 PVDF中空纤维超滤膜已成为国际超滤膜发展的趋势。


二、研发背景

共混改性是将亲水性物质与PVDF粉料物理共混,通过制膜工艺制膜引入亲

水性官能团。目前,PVDF的共混改性主要包括与高聚物共混改性和与无机小分子共混改性。

研究发现PMMA共混改性PVDF微孔膜。PMMA中的酯基与PVDF之间有较强的氧键作用,拉近了相互之间的溶解度参数,因为PMMA与PVDF之间有很好的相容性。实验表明,适当的共混比能大幅提高膜的亲水性,增加水通量并降低污染率。


三、设备介绍

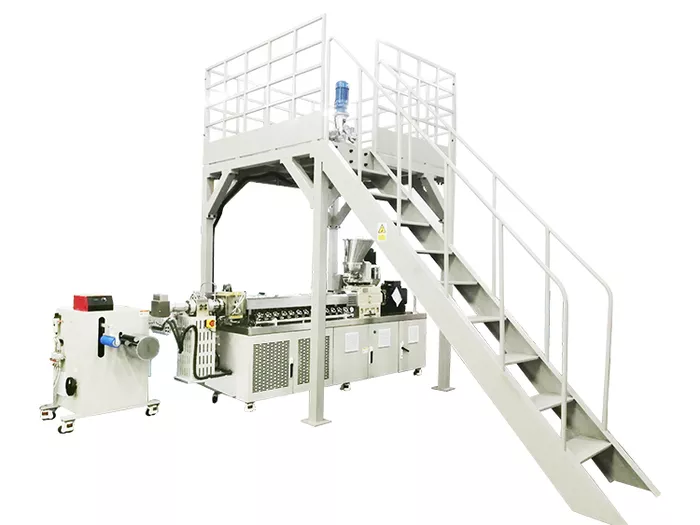

小型精密双螺杆混炼挤出流延机主要由精密双螺杆挤出机、换网器、熔体泵系统、流延模具、流延复合单元、牵引收卷单元及控制系统等组成。测试材料先经精密双螺杆挤出机熔融、均化,再送至流延模头,通过流延冷却与两层复合基材成型冷却后进行收卷。仪器实时测量、熔体压力变化曲线,实现对物料稳定挤出。


四、主要性能及特点

1、精密双螺杆挤出机采用伺服电机驱动,塑化稳定、一致性好;

2、熔体泵伺服电机驱动,保证测试熔体流率的稳定,精度高;

3、选用高温熔体压力、温度传感器,测试数据精度高;

4、基于计算机的测控系统与操作界面,操控方便、功能更强大;

5、熔体泵熔体压力、温度等重要数据的实时测量与图文显示,观测方便;

6、紧急停机装置与各种安全保护,保障操作人员安全。


五、试机视频





六、供货范围

序号

设备名称

数量

1

22双螺杆挤出机(含换网器、熔体泵)

1台

2

150mm流延模具

1台

3

220mm精密流延机

1台

4

牵引收卷辅机

1台

5

水温机

2台

6

工具箱

壹个

备注

整机排布(根据用户场地设计))

L型


七、技术参数

1、小型精密双螺杆混炼挤出机

产量

0-12 kg/h

主驱动功率

7.5kW

螺杆最高转速

600rpm

螺杆直径

21.7mm

长径比L/D

40

加热/冷却方式

电加热/气冷却

最高工作温度

350 ℃

温度控制精度

±1 ℃

温度控制区段

共9区

长×宽×高

2200×690×1600 mm


2、熔体泵系统(可选配)

计量泵流率

5 cc/rev

计量泵驱动功率

0.75kW


3、流延模头

模唇有效宽度

150 mm

模唇开口调节范围

0-0.8 mm


4、小型精密流延机

辊面宽度

220mm

流延辊总成

数量

1套

直径

Φ215mm、120mm

驱动功率

0.4kW

温控方式

1、采用油式模温机加热(不含油)

2、辊工作面温度调节范围:室温—100℃

3、辊工作面温度控制精度:±1℃

升降总成

升降高度

0-100mm可调

过渡辊

直径

Φ46mm

储液槽

长度

1m *2套

牵引总成

直径

Φ80mm

驱动功率

0.75kW

收卷总成

数量

1套

卷曲最大直径

200mm

收飞边总成

数量

1套

卷曲最大直径

200mm
