小型精密薄膜纵向拉伸机

一、产品简介

小型精密薄膜纵向拉伸机能将一定尺寸膜样按所需的拉伸比，在适合温度进行连续纵向拉伸试验，可获得高性能纵向拉伸薄膜制品供研究者进行分析。

广州普同研发的小型精密薄膜纵向拉伸机是一台工程仪器，重复性好，控制精准；可离线操作，等效生产线；可提高实验效率，缩短产品研发周期。

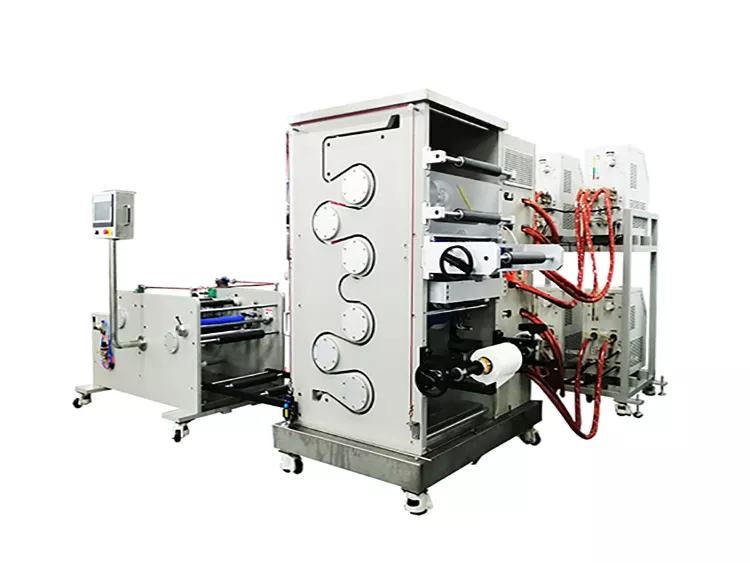

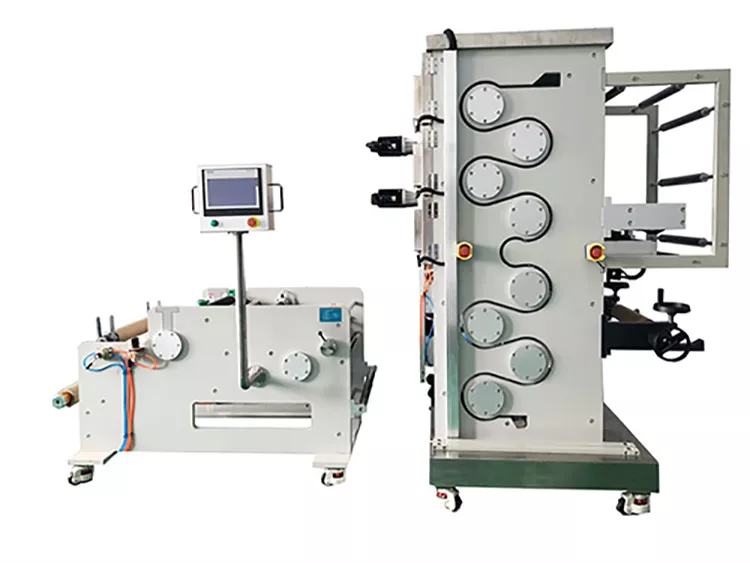

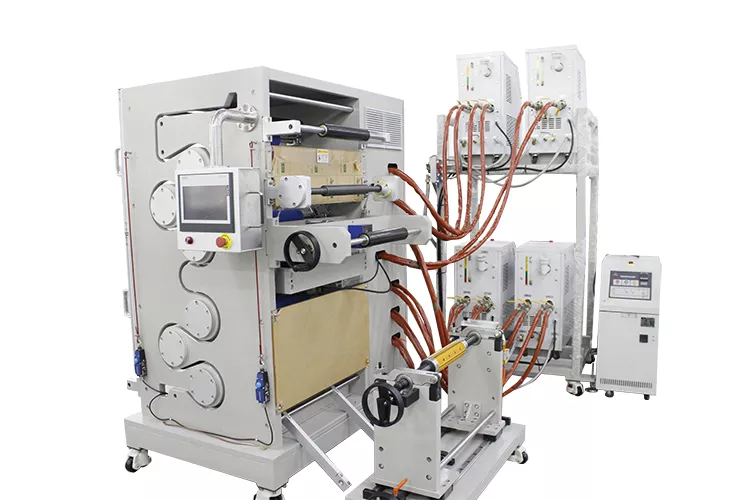

小型精密薄膜纵向拉伸机由放卷总成、预热辊组、拉伸辊组、退火辊组、冷却辊组、牵引总成、收卷总成、收边总成和电控系统等组成。此款机型为立式结构，占地面积小。

二、产品性能

Ø 工艺范围广，可实现近似“零距离”拉伸

Ø 创新性结构设计实现拉伸辊组件的整体移动

Ø 基于全数字伺服的位置半闭环控制，实现辊位置与拉伸间距的精准调节

Ø 全数字网络控制技术，实现多辊的同步控制，实现拉伸速比的精确控制

Ø 基于触摸屏的交互式人机界面设计，实现集中操控

Ø 可通过辊联机状态的选择实现每条辊的单独/同步控制，操作方便

Ø 模块化设计，便于与不同实验线集成，满足用户个性化需求

三、应用范围

Ø 高端薄膜领域的新产品研发

Ø 实验室对于新材料薄膜成型的物理性能和化学性能测试分析

Ø 高端薄膜配方设计

Ø 工艺研究与参数优化

四、主要技术指标（立式，260辊宽，6倍，单点拉伸，电热辊）

标准型号如下：

型号FOVU-26/02A:立式，260mm辊宽，10倍，两点拉伸，电热辊

型号FOVU-35/02A:立式，350mm辊宽，10倍，两点拉伸，电热辊

型号FOVU-60/02A:立式，260mm辊宽，10倍，两点拉伸，电热辊

型号FOVU-26/01A:立式，260mm辊宽，6倍，单点拉伸，电热辊

型号FOVU-26/01A:立式，260mm辊宽，6倍，单点拉伸，电热辊

创新优势：

采用电加热，杜绝了高温导热油、水等污染，缩小了设备占地面积、提高了辊的温控精度。

详情：一种远红外电加热辊，包括预热辊、加热器、加热器芯轴、左预热辊端盖和右预热辊端盖，所述左预热辊端盖和右预热辊端盖分别安装在预热辊的两端，所述加热器置于预热辊内，所述加热器芯轴穿过加热器且其两端分别位于左预热辊端盖和右预热辊端盖上。本发明采用电加热，杜绝了高温导热油、水等污染，缩小了整套设备的占地面积，辊表面工作区域的温差可以达到±1℃。
