片材压延实验机 小型挤出功能高分子PEN材料

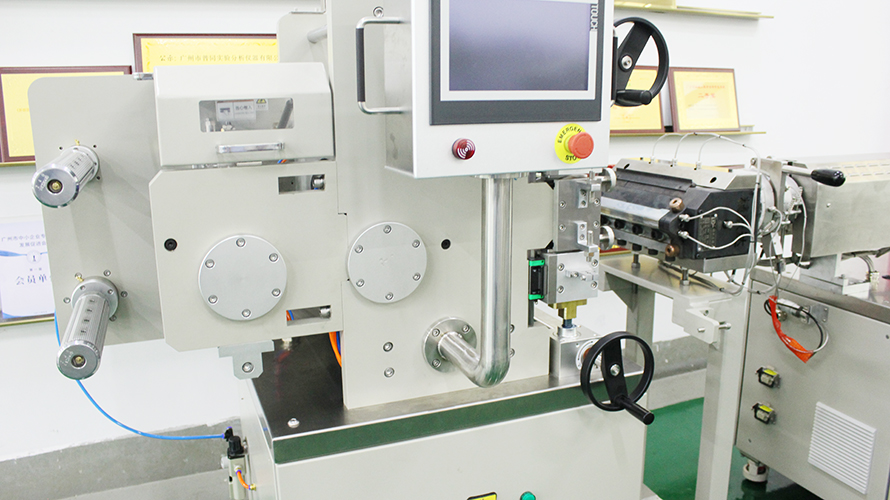

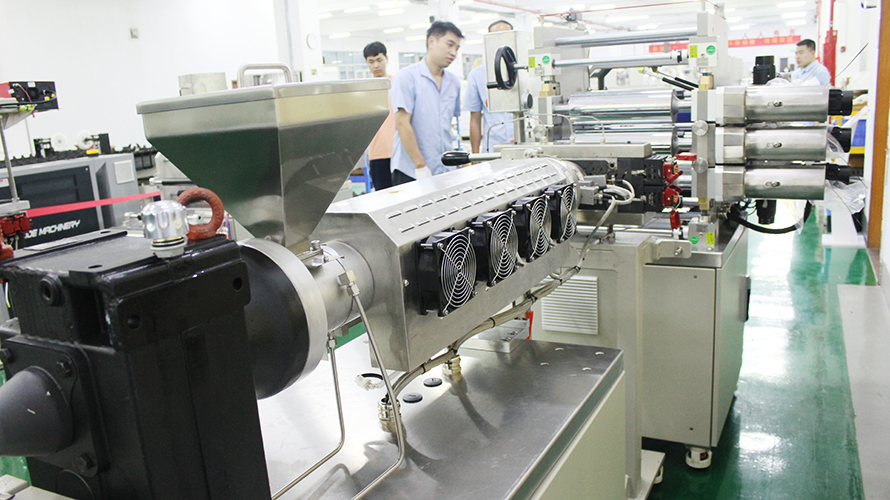

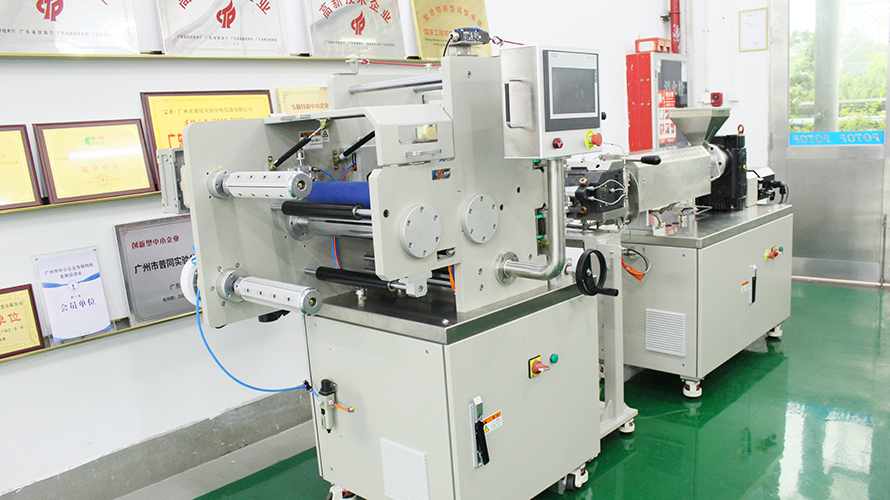

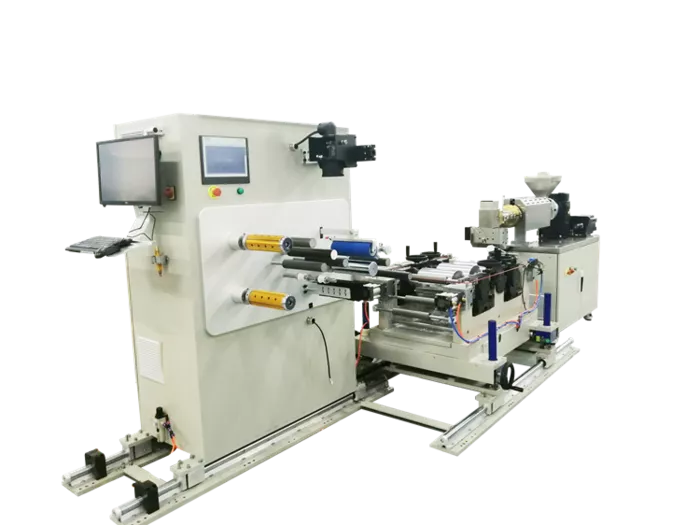

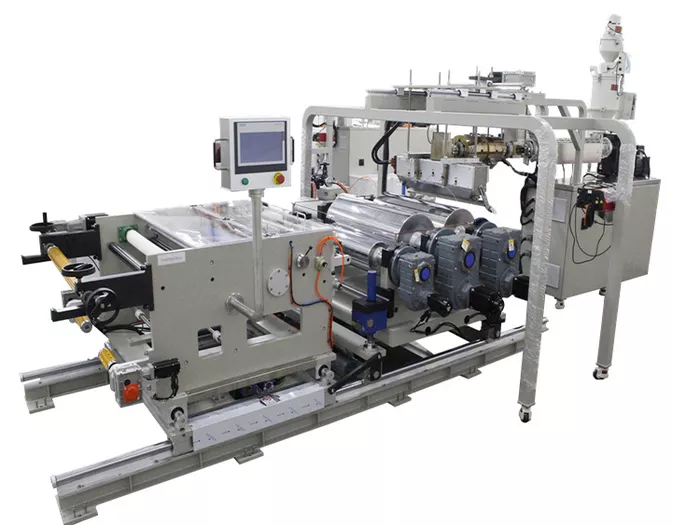

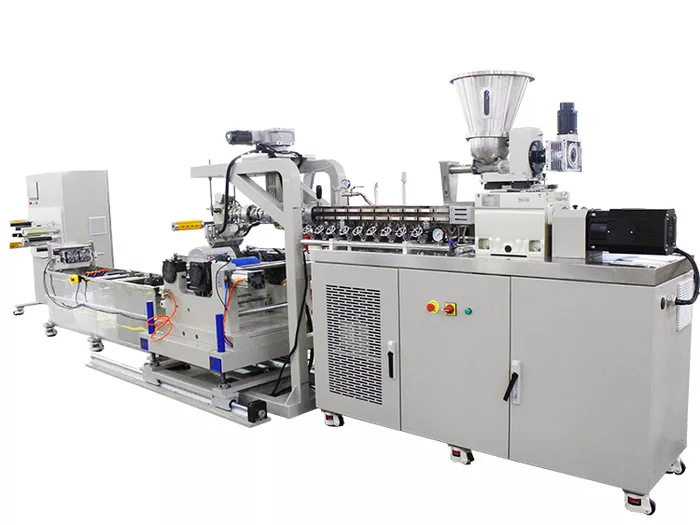

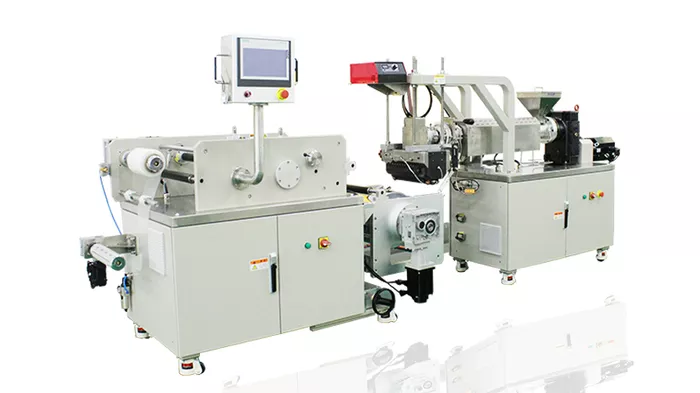

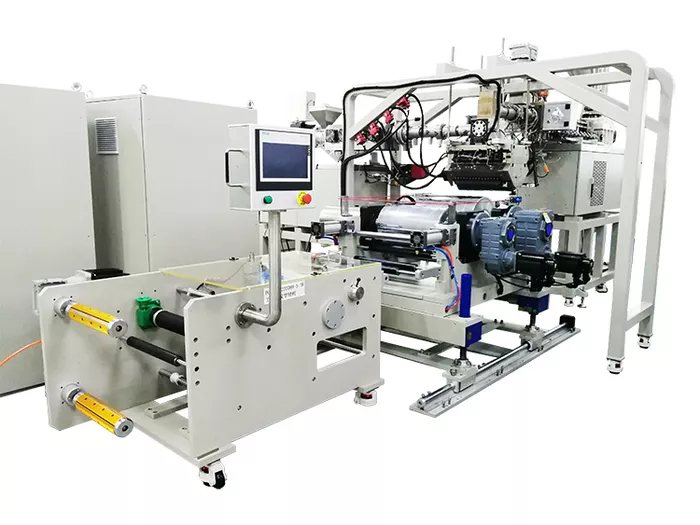

广州普同为客户定制小型精密单螺杆挤出压延实验机 属于分体式高温型的实验室片材打样机。制备的是PEN膜片。

主要组成部分：驱动总成、挤出总成、加料装置、人机操作界面、控制系统、电器柜、小型精密三辊压延机、温度控制装置等。

PEN材料片材制品效果图

试料视频

主要技术参数：

1、主要技术参数

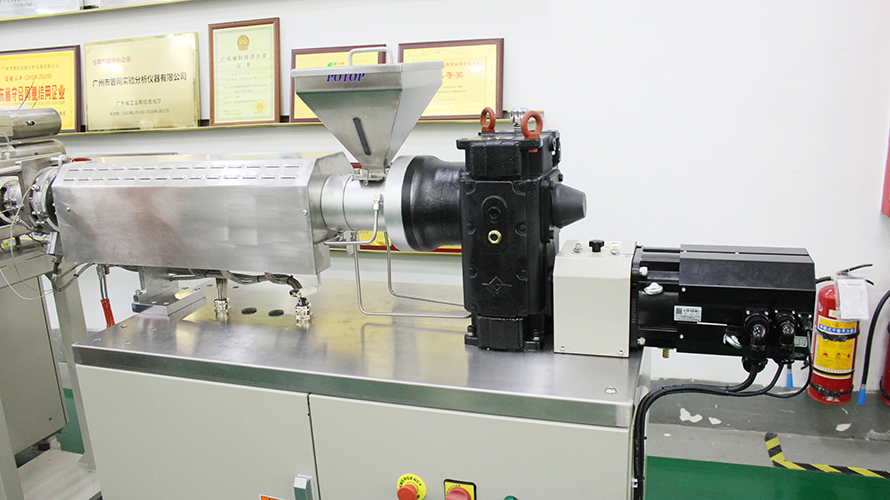

（1）小型精密单螺杆挤出机

①螺杆直径：30mm；

②长径比L/D：28:1；

③额定转速：120rpm；

④设定温度：室温-400℃(高温型)；

⑤温控精度：±1℃；

⑥加热/冷却方式：电加热/风冷却；

⑦最高产量：约12kg/h；

⑧额定功率：7.5kW伺服电机驱动

（2）片材模具

①模头宽度：300mm；

②模具开口范围：0.2-1mm；

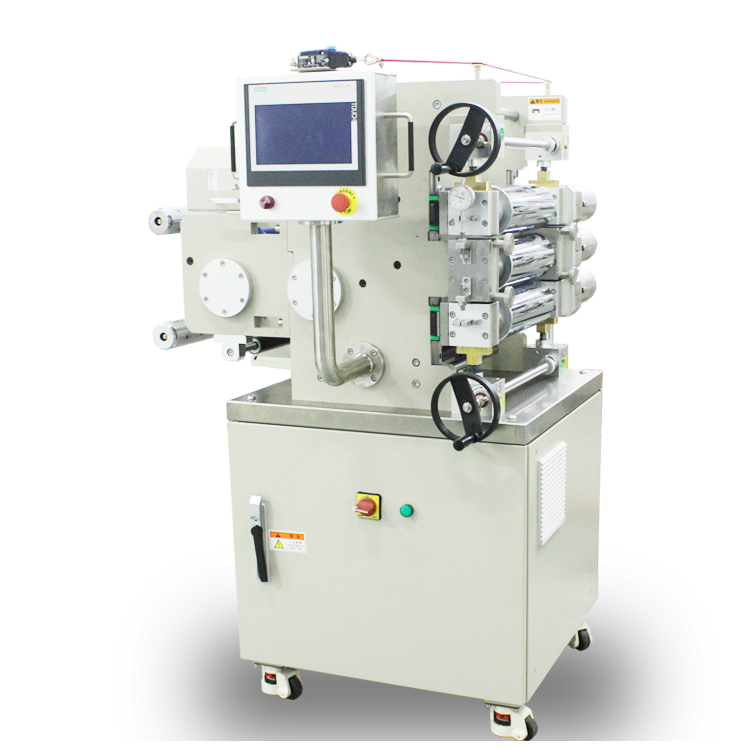

（3）小型三辊压延机

①线速度：0－10 m/min 无级调节；

②行程：0-5 mm可调；

③辊面宽度：350 mm；

④压延辊数量：3套；

⑤辊筒直径：120 mm；

⑥驱动功率：0.75kw*3各辊筒独立伺服驱动；

⑦温控方式：采用油循环系统；

⑧温控范围：室温+45-160℃；

⑨温控精度：±1℃；

⑩过渡辊直径：46 mm；

⑪牵引辊数量：1 套；

⑫辊筒直径：80 mm；

⑬驱动功率：0.4 kW伺服电机驱动；

⑭收卷总成：1 套；

⑮最大卷曲直径：300mm；

⑯收废边数量：1套；

⑰最大卷曲直径：200 mm；
