薄膜横向拉伸机 4个箱体

一、设备介绍

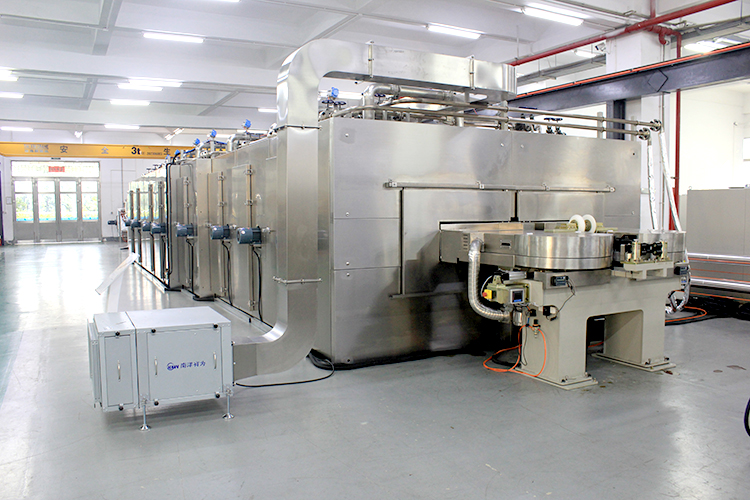

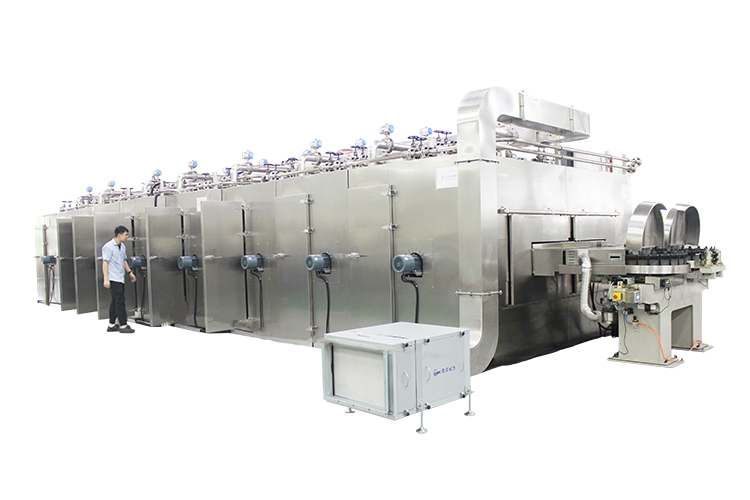

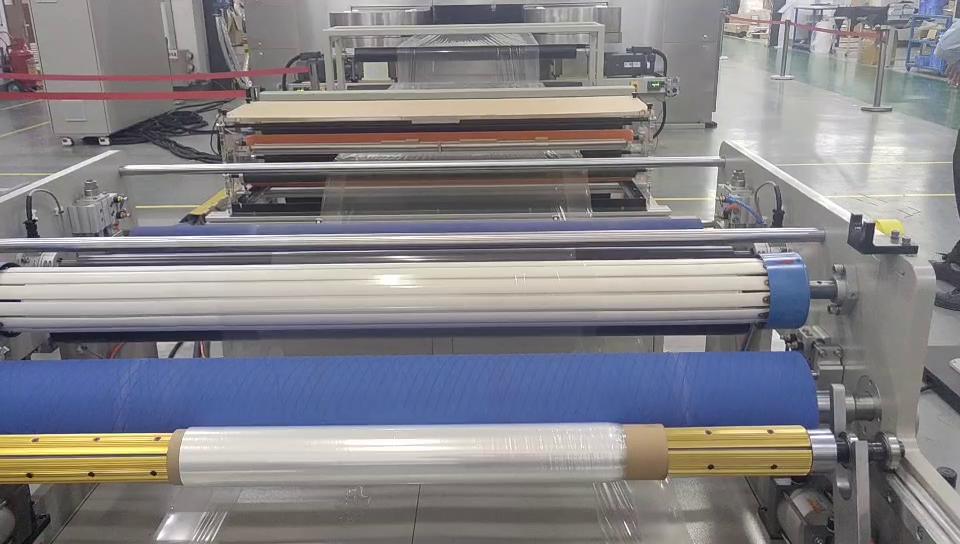

薄膜横向拉伸机是用于塑料薄膜加工的关键设备，通过横向拉伸工艺改善薄膜的物理性能与均匀性。工作流程‌分为预热→拉伸→定型→冷却四阶段，拉伸段导轨呈扩张角，拉伸后平行导轨间距决定成品膜宽度‌。薄膜横向拉伸机主要由拉伸装置、预热烘箱、拉伸烘箱、冷却烘箱、新风供给系统、排风系统、链铗冷却系统等组成。如图3-1所示。

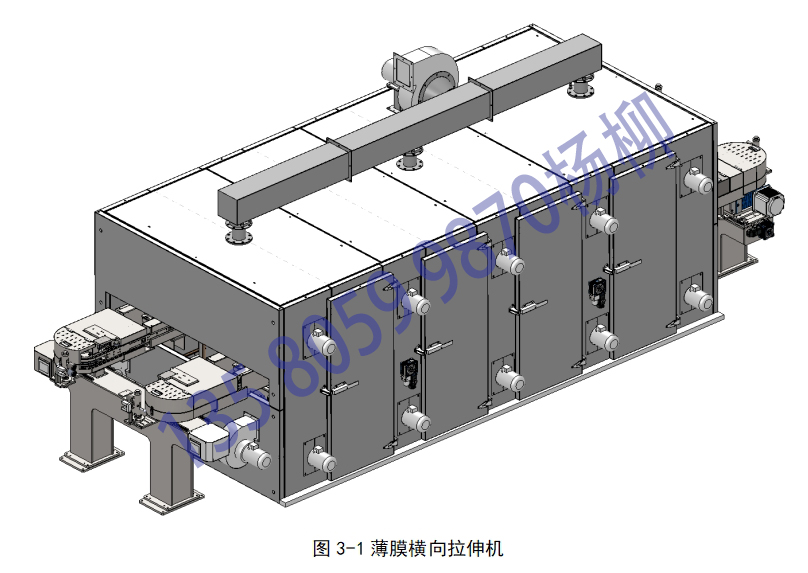

图3-1薄膜横向拉伸机

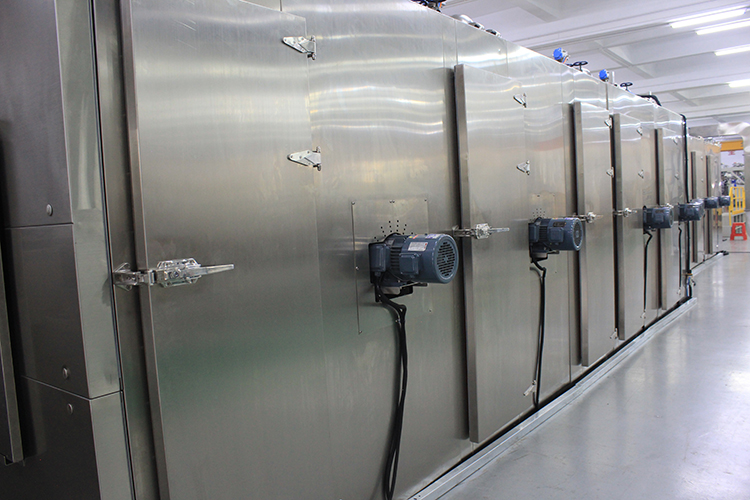

（1）烘箱采用热风循环的加热形式，能提高热能的利用效率，同时减少功耗。烘箱内部的风道采用两两对称的结构，上、下烘箱也是对称分布，这样烘箱内部热量分布均匀，保证薄膜受热均匀，

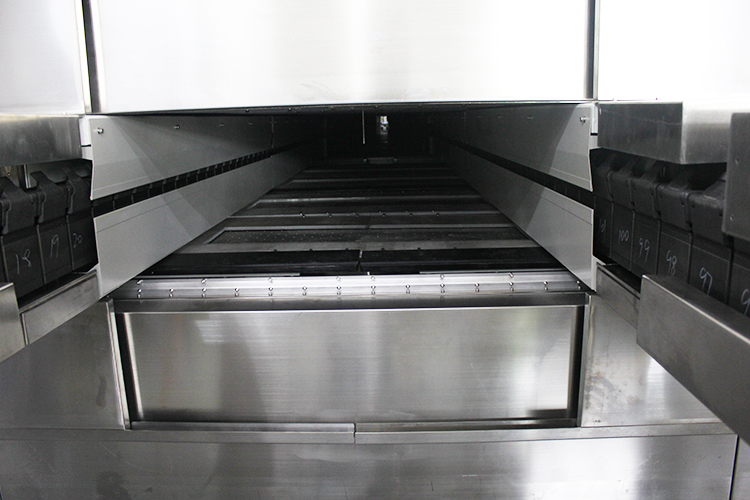

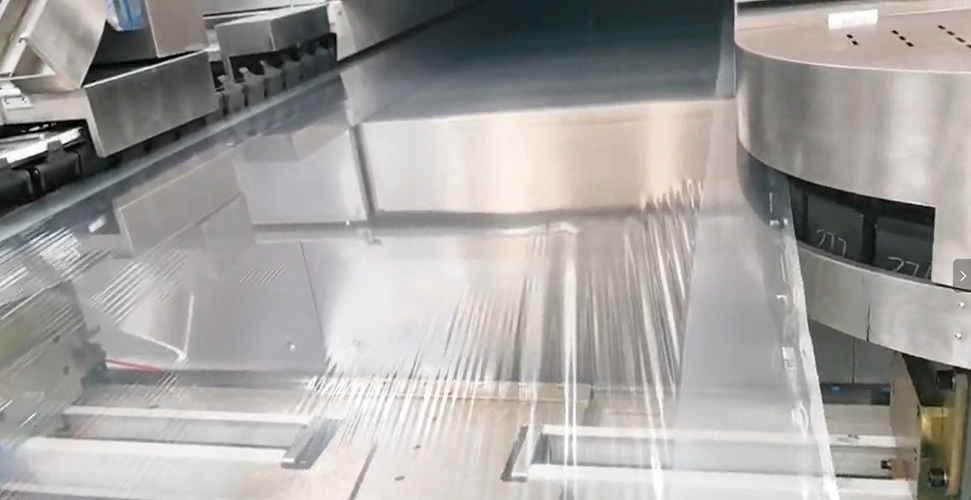

（2）拉伸装置主要由链铗、链条导轨、机架、链条张紧装置、入口纠偏装置、传动装置、开铗装置、闭铗装置、丝杆调幅装置、滑块、保温地台等组成。链条上装有铗具，铗具夹住片材两边缘，在可变幅宽导轨上进行对薄膜的横向拉伸，拉伸倍率可以根据工艺要求调节。入口回转链轮安装在两套高精度的重型直线导轨上，两台电动推杆与链轮底座相连接，电动推杆对入口薄膜的位置作自动调节，保证薄膜能准确进入拉伸装置。

（3）导轨选用优质弹簧钢，通过对其精密磨削，保证每条导轨的精度，从而链铗在导轨上能畅顺运行；导轨表面经特殊热处理，硬度HRC52-58，保证耐用耐磨。

（4）链铗采用滚动轴承导向的形式，能有效减少摩擦力，能提高运行速度。链铗主要由铗体、铗柄、链条、销轴、弹簧套、挡板等组成。链铗经精密机械加工，保证具有良好的互换性。

二、横向拉伸机组主要零部件配置表
