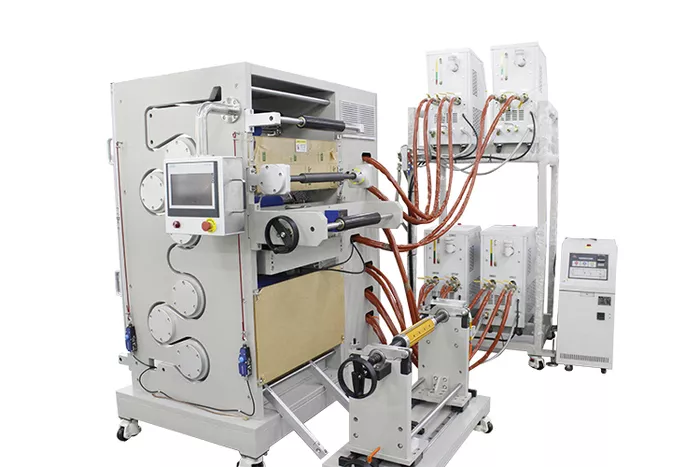

FOHI-10A薄膜双向拉伸机-不含应力测试-广州市普同实验分析仪器有限公司

型号

FOHI-10A（不含应力测试）

设备重量

<1800kg

适用材料

PE、PP、PET、PTFE、PVDF等

样品厚度范围

0.2-2mm气动夹

整机长宽高

5600mm×2300mm×1900mm（拉伸区+定形区 参考尺寸）

建议样品尺寸

110X110mm

整机功率

80KW（拉伸与定形两区）

实验操作工位

3

拉伸速度

0~300mm/s可调（可恒定线速度）

拉伸比

10：1

拉伸力

1000N

拉伸机构尺寸

1600×1600×225 mm（可参考）

拉伸机构传动方式

丝杆导轨传动/链条传动

驱动方式

Siemens电机驱动

拉伸方式

可进行单向受限、单向不受限;

双向同步、双向异步;

夹具装片

气压装片

夹子数量

单边5个（共20个）/X、Y轴

夹具宽度

14   mm

夹具夹头直径

12mm（气夹）

夹具气管直径

1.5   mm（气夹）

参照测温点数

1点（夹头）

最高温度

350℃（定形区）

拉伸温度范围

室温-300°C

定型温度范围

室温-350°C

加热总功率

60KW

炉体数量

2

炉体功能

拉伸、定形

炉腔有效高度

244   mm

循环风量

17   m³/min

**风量

3500立方米/小时

控温点数

2点, （其中两点为Raytek红外测温仪，用于检测薄膜温度）

炉腔结构

不锈钢内胆

热风电机功率

750   W

控制系统

基于PLC和计算机组成的测控系统，过程参数的图文显示、操作警示等传统控制系统无法实现的特殊功能，极大地提高了系统的人性化、智能化与安全性。可做拉伸应力曲线。   siemens

主操作显示屏

10”TFT触摸屏.提供操作页面。，膜面温度，拉伸速度。可由触摸屏界面显示。siemens

速度控制

夹具伺服调速，具有可靠性高、调速范围广，运行稳定等优点。POTOP

低压电器

器件通过CE认证   Schneider
